Kit Fotovoltaico Aislado de 24kW 48V Fase Dividida para Hogar y Pequeña Industria, Salida 120/240V
Comprar Kit Fotovoltaico Almacenado 24kW 48V, para Vivienda y Pequeño Comercio, Salida 120/240V
Este sistema solar autónomo de 24kW está diseñado para viviendas amplias y pequeñas instalaciones comerciales sin acceso a red eléctrica municipal. Equipado con 36 paneles bifaciales N-TOPCon de 715W, dos inversores de 12kW en paralelo, seis baterías LiFePO4 51,2V 300Ah, barra colectora DC 600A, y un sistema completo de interruptores CC/CA y caja de distribución, proporciona generación solar, almacenamiento energético y salida de corriente alterna 120/240V todo en uno.
- Potencia solar instalada 25,740 W
- Salida máxima 6,500W
- Producción invierno 77.22 kWh/día
- Producción verano 179.18 kWh/día
Descripción
El kit integra 36 unidades de paneles bifaciales 715W, dos inversores de 12kW conectados en paralelo para alcanzar 24kW de potencia total, seis baterías de 51,2V 300Ah para ampliar la capacidad de almacenamiento, y una barra colectora DC 600A para centralizar el cableado de múltiples baterías. Cuenta con protección CC de ramas, interruptor principal de baterías 2P DC600A, cuatro interruptores CA 2P 63A y caja de distribución de 12~16 circuitos. Todos los componentes resisten salinidad y temperaturas extremas, apto para uso residencial y pequeña industria sin red.
- Potencia solar fotovoltaica instalada: 25,740 W.
- Potencia máxima de salida del sistema: 24,000 W.
- Producción diaria media anual estimada: 115.83 kWh.
- Configuración del kit: 120/240V Fase Dividida,51.2V CC.
Ficha técnica
| Potencia nominal del kit | 24000W |
|---|---|
| Potencia fotovoltaica instalada | 25740W |
| Salida alterna | 120/240V Fase Dividida |
| Tensión batería | 51,2V CC |
| Configuración inversor | 2 unidades 12kW paralelo |
| Configuración batería | 6 unidades 51,2V 300Ah LiFePO4 |
| Barra colectora DC | 1 unidad 600A para baterías |
| Producción media diaria anual | 115,830Wh |

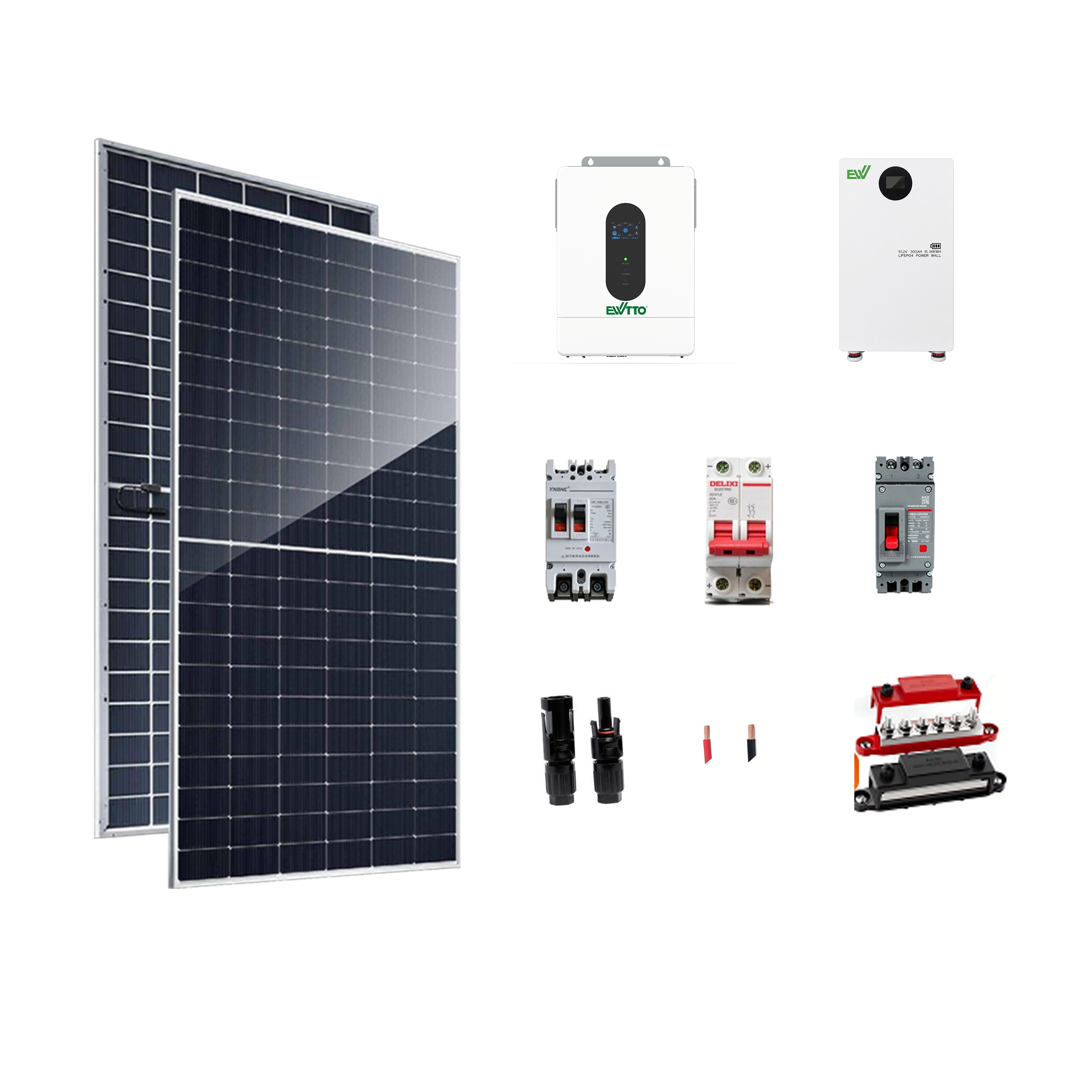

Componentes del Kit Fotovoltaico Aislado
36 uds. Panel Solar Bifacial N-TOPCon 715W RM-715W-210M/66TB
Módulo monocristalino bifacial, 132 células, Pmax=715W, eficiencia 23,02%, tensión máxima sistema 1500VDC. Caja conexiones IP68, protección anti-PID y anti-salitre, temperatura operativa -40~+85℃, garantía 15 años producto / 30 años potencia lineal, compatible MC4.

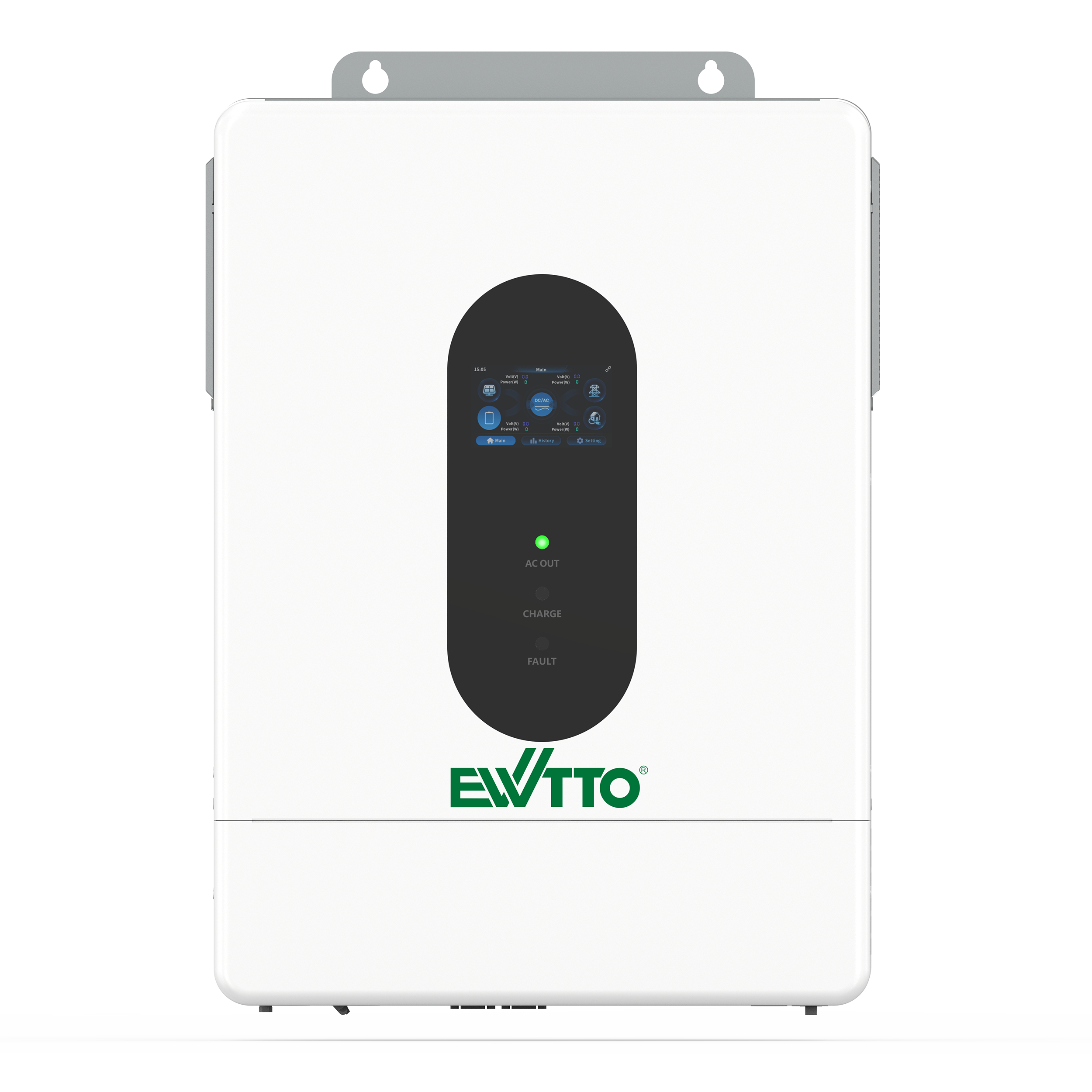

2 uds. Inversor Cargador Fase Dividida 12000W 48V ESG48120MP
Inversor paralelizable 1~6 unidades, salida 120/240V onda sinusoidal pura, doble MPPT, cada unidad PV entrada máx 6kW+6kW, corriente mixta máx 220A. Protecciones: sobrecarga, cortocircuito, polaridad inversa, sobretemperatura, anti-isla. Tiempo transferencia 10ms, puertos USB/WiFi/RS485, certificados UL1741, CSA, FCC. Dos unidades en paralelo dan 24kW de potencia total.

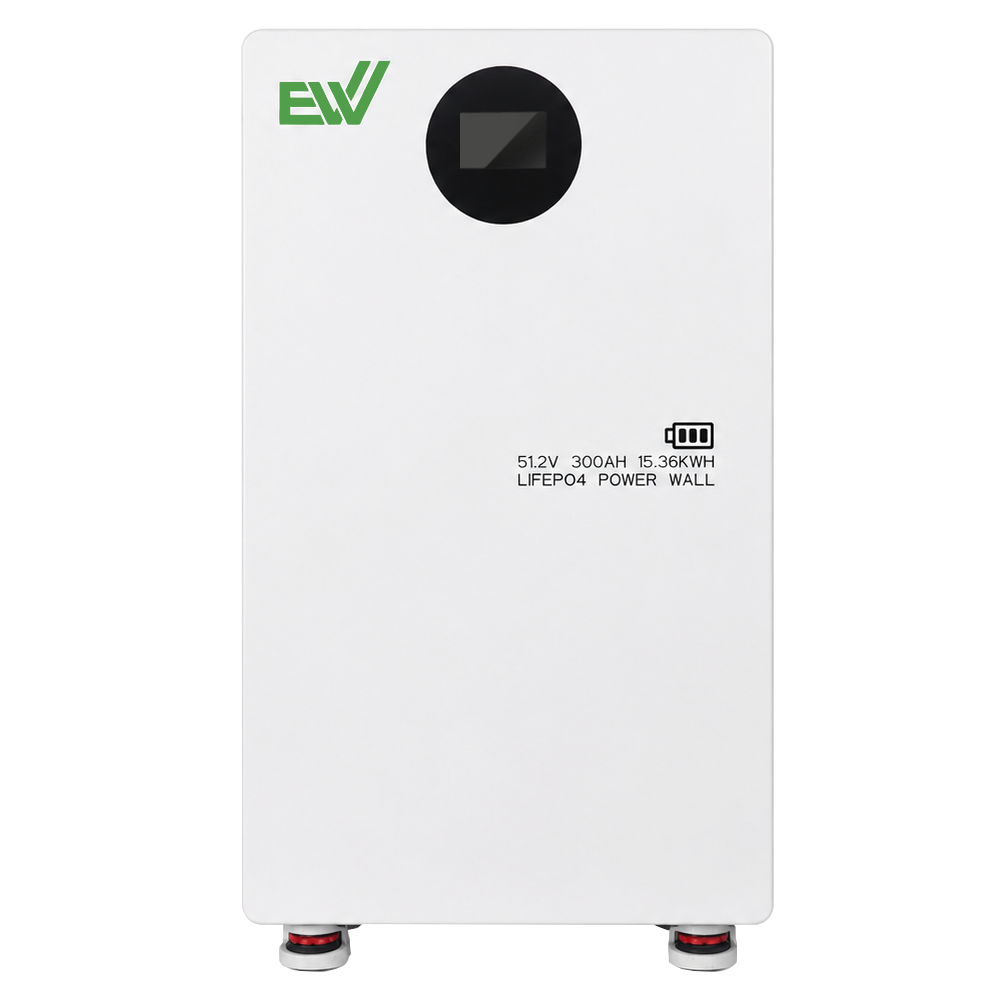

6 uds. Batería LiFePO4 51,2V 300Ah ZN15000
Energía unitaria 15,36kWh, ciclo >6000, BMS 16S200A integrado, corriente continua carga/descarga 150A, pico 200A, comunicación RS485/CAN, admite hasta 16 unidades en paralelo, IP20, garantía 5 años.

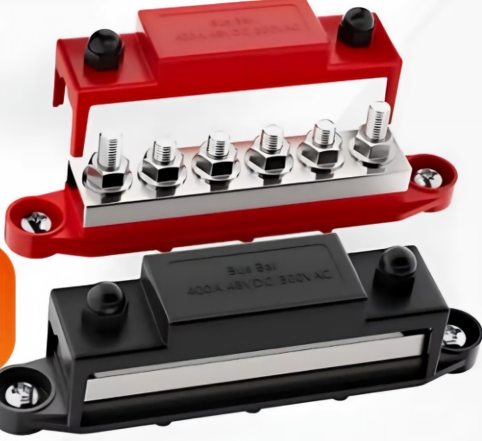

1 ud. Barra Colectora DC 600A para Baterías
Barra colectora multipolo, corriente nominal continua 600A, tensión nominal 125VDC. Cuerpo de cobre estañado T2, base y tapa ignífuga UL94-V0. Diseño multientrada una salida, simplifica cableado paralelo de baterías, reduce caída de tensión y puntos de fallo, apto para sistemas de almacenamiento de alta corriente.
Cable PV 4mm² + Conectores MC4
Cable solar resistente UV 35A nominal; conectores MC4 IP67, 1000VDC 35A, certificados TUV y CE, para interconexión entre paneles.
Cable RVV 3×16mm² Salida CA Inversor
Cable flexible de cobre puro, admisible 75A a 30℃, tensión 450/750V, usado para cableado interior de salida alterna del inversor.
4 uds. Interruptor DZ47-2P DC 32A
Protección independiente cada rama solar CC, 500VDC nominal, curva C especial corriente continua, capacidad corte 6kA.

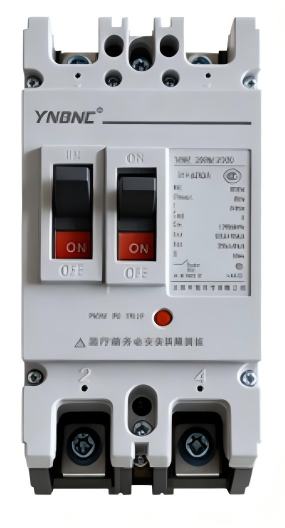

1 ud. Interruptor Caja Moldeada M1-2P DC600A
Interruptor principal circuito baterías almacenamiento, 2 polos, tensión nominal 250VDC, corriente nominal 600A, capacidad corte cortocircuito 30kA. Disparo termomagnético ajustable, protección retardo largo por sobrecarga + disparo instantáneo cortocircuito, diseñado para sistemas de corriente continua de alta potencia.
3 uds. Interruptor AC 2P 63A
Interruptor de protección salida alterna inversor y distribución, tensión nominal 230VAC, corriente nominal 63A, curva C, capacidad corte 6kA, montaje riel DIN.
1 ud. Caja de Distribución 12~16 Circuitos
Caja modular compatible con 12 a 16 circuitos, apta para instalación residencial y pequeña industria (sin interruptores incluidos).
